液氮深冷技術適用范圍

油氣規模：30~20000Nm³/h

油氣濃度：0.1% ~ 90%v

應用領域：罐區、裝車和裝船油氣等

操作溫度：-30oC ~ -160oC

油氣資源化率：97%~99.5%

液氮深冷技術介紹

液氮深冷技術是我司開發的一種新型的將高濃度VOCs廢氣實現“資源化”和“碳減排”的回收處理技術，達到了經濟效益和環保效益雙贏的目的。

液氮深冷技術工藝原理是：利用液氮低溫冷量，冷卻廢氣，使油氣從氣相有機物冷凝成液相，從而達到凈化、回收油品的目的。由于冷凝原理以及超低溫的特性，幾乎對所有VOCs都有適應性。只要知道污染物的物性，就可以針對性地制定冷凝方案，所以說適用性很強，應用范圍廣。

液氮冷源供給給冷凝裝置冷量是采用調節閥直接進行調節，因此對廢氣的非穩態響應迅捷，為達標治理裝置的安全穩定達標提供了技術保障。液氮冷凝裝置主要的設備為換熱器等靜設備，動設備少，且冷媒為液氮，因此整個冷凝裝置可真正實現其“本質安全”。

近年來，同濟華康與相關院所和設計院合作，深耕液氮深冷技術，在多級冷凝溫度控制、減少霜的生成速度、延長系統切換時間上取得了豐富的實際工程經驗，尤其在非穩態廢氣的處理上，取得了非常好的成績，解決了冷凝技術固有的難題。同濟華康公司的液氮深冷技術完全達到了工業應用的要求，并取得了良好的應用成績。

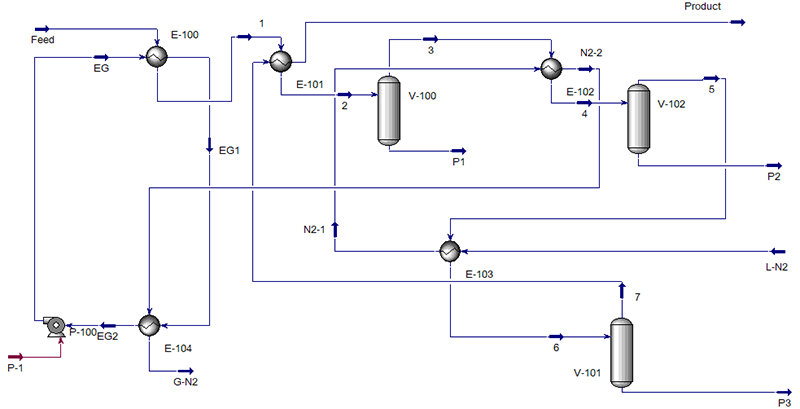

液氮深冷技術原則流程

液氮深冷技術的特點

• 冷凝或深冷只能作為油氣治理的預處理工藝，不能作為達標工藝；

• 對非穩態油氣適應性強，可快速啟動或響應；動設備少，后期維護費用低；

• 對C₂~C₅的低分子烴類液化率高，后續達標裝置的入口油氣濃度<3g~6g/Nm³，確保E-CO（η>98.5%）、E-RTO（η>99.0%）的達標排放，無環保違法風險；

• 液氮冷凝技術攻克了常規冷凝技術難以將油氣溫度深冷至-110℃以下，甚至深冷至-145℃以下的技術難題；

• 液氮冷凝技術，過程“本質安全”，冷源為液氮，氣化后的N₂直接進N₂總管網，與含氧油氣的惰化系統互補性強。

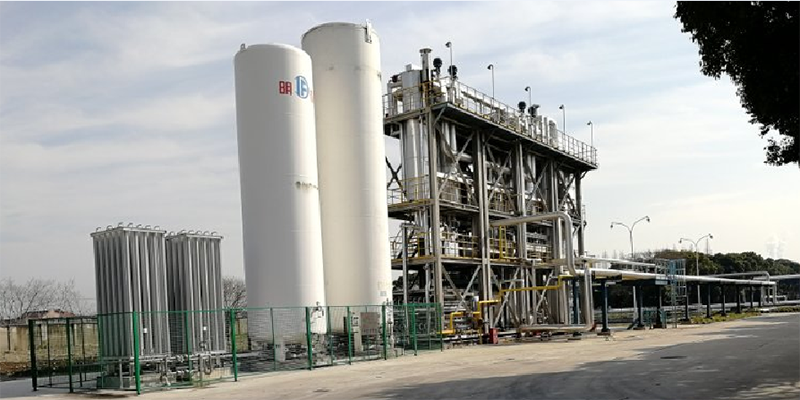

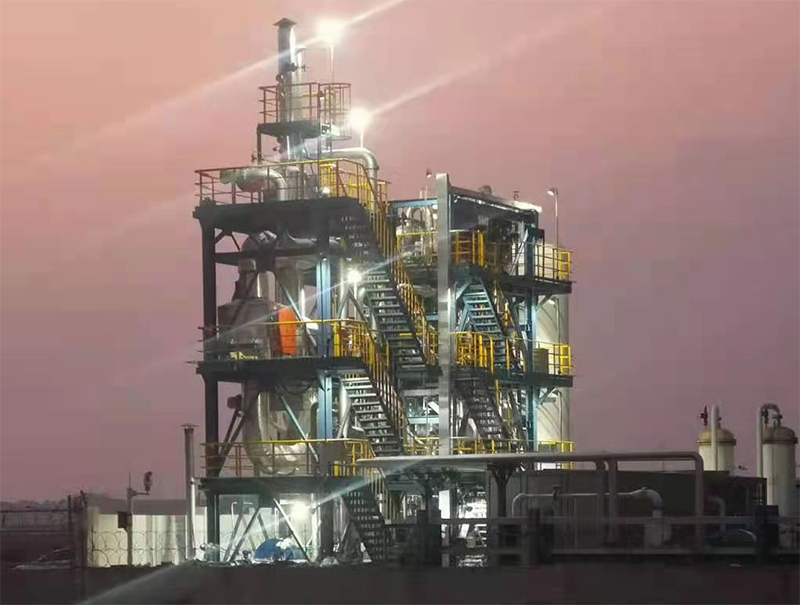

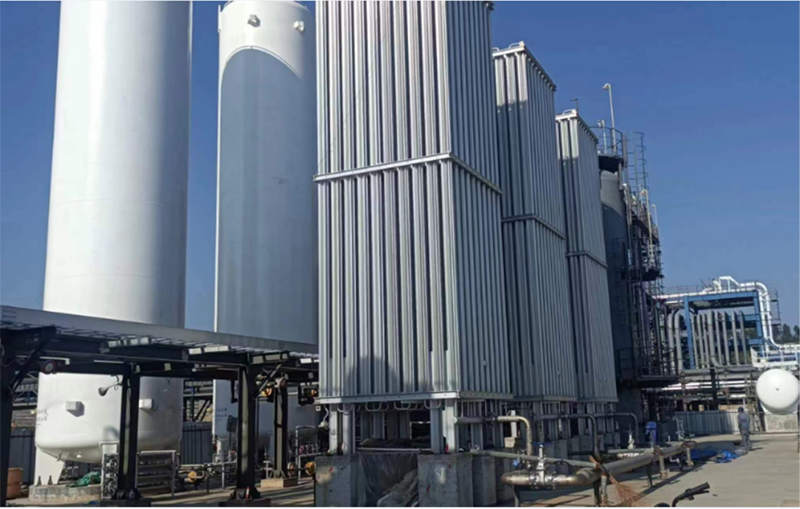

典型示范裝置
