技術應用

廢氣規模：任何規模

應用領域：基于催化還原法的廢氣脫硝治理領域

技術原理

還原劑經二流體霧化器和廢氣經混合器誘導作用，使氣態物質形成旋流與切割作用，從而使氣化形成的NH₃和原廢氣充分混合。

單級混合器的壓損約50Pa，通常采用三級混合器裝置。煙氣經靜態混合器后，同時還可以保證煙氣的溫度分布均勻性。

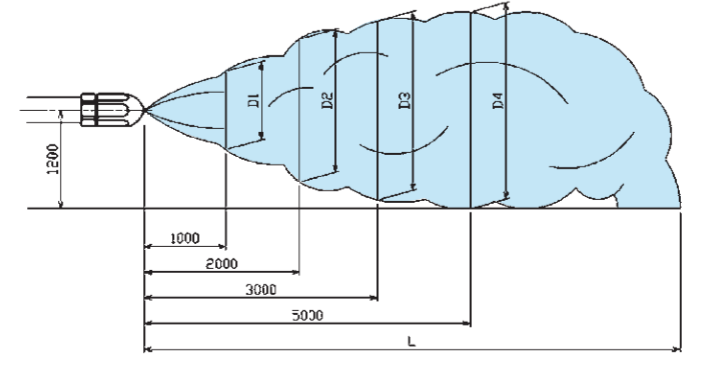

二流體霧化噴嘴20/60°霧化形狀示意圖

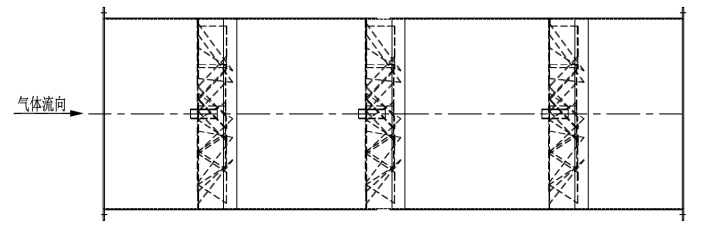

三級煙道式靜態混合裝置剖面圖

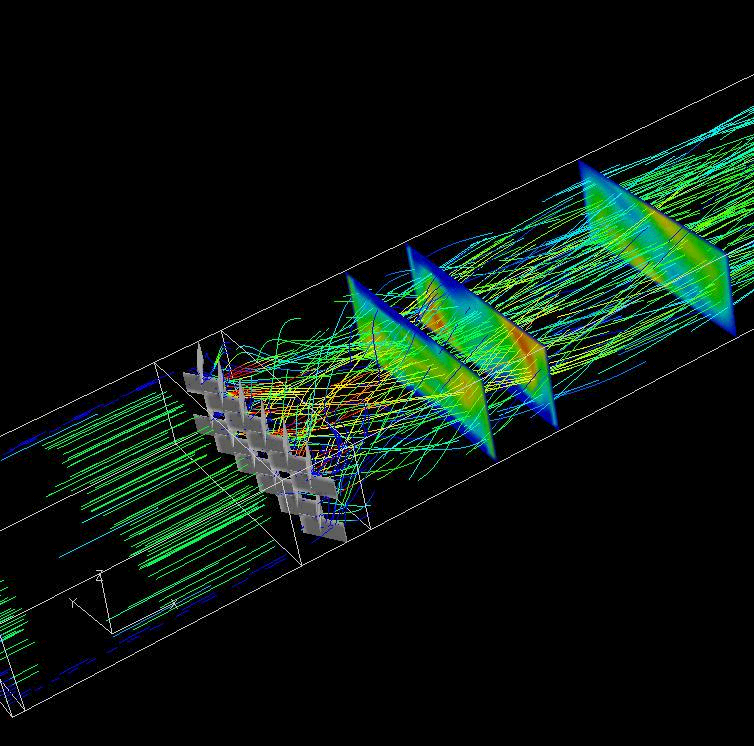

廢氣/還原劑靜態混合器CFD模擬

原則流程

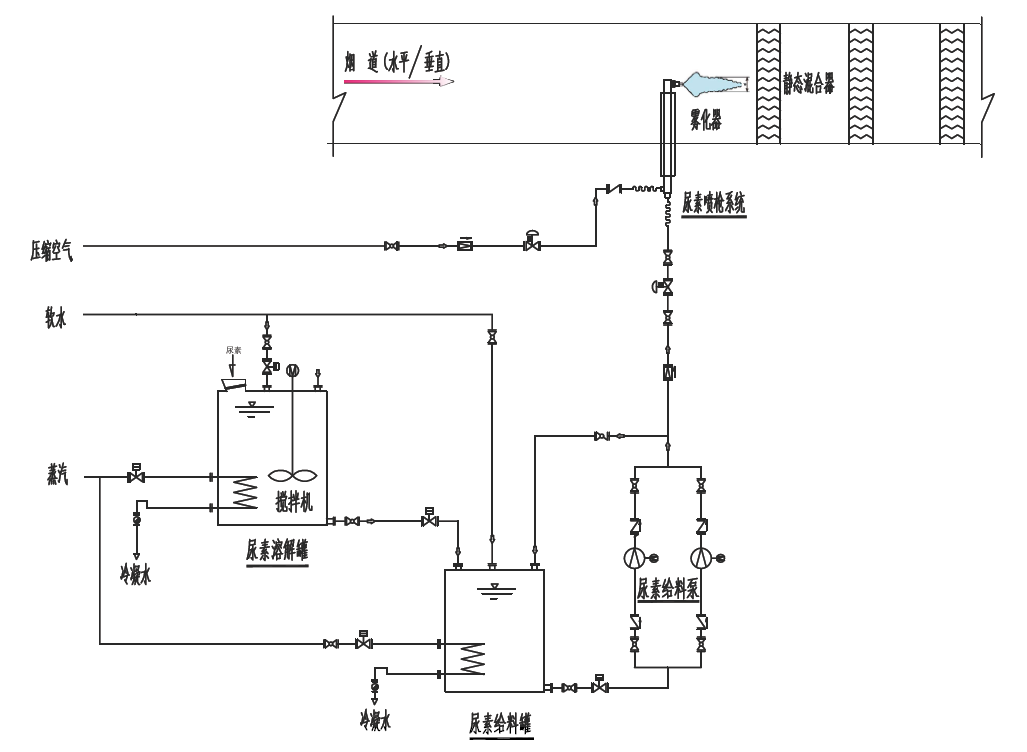

尿素溶液直噴裝置，包括尿素溶解罐、尿素溶液給料罐、尿素給料泵、溶液噴射系統、靜態混合器以及控制系統構成。

尿素與軟水以一定的質量比，經混合、溶解、攪拌，溶解罐溫度40℃ ～60℃，攪拌時間20～30min. ，即可配置脫銷所需的的35％～40%的尿素溶液。

混合后的尿素溶液，再經尿素溶液給料泵輸送至二流體霧化器，最后尿素溶液經霧化（粒徑約15um ）、高溫分解、氣~氣靜態混合后即可。

技術特點

1）二流體霧化器霧化后粒徑約15um，使得還原劑尿素可直接與煙道內熱解，降低了裝置造價與能耗；

2）廢氣經靜態混合器后，保證了反應器入口處氨與原廢氣（即NH3/NOX）濃度分布的均勻性以及溫度分布的均勻性，避免了部分反應區域因氨氣不足或溫度不足造成的脫硝效率降低，而部分區域因氨氣過量而造成的氨逃逸率升高。

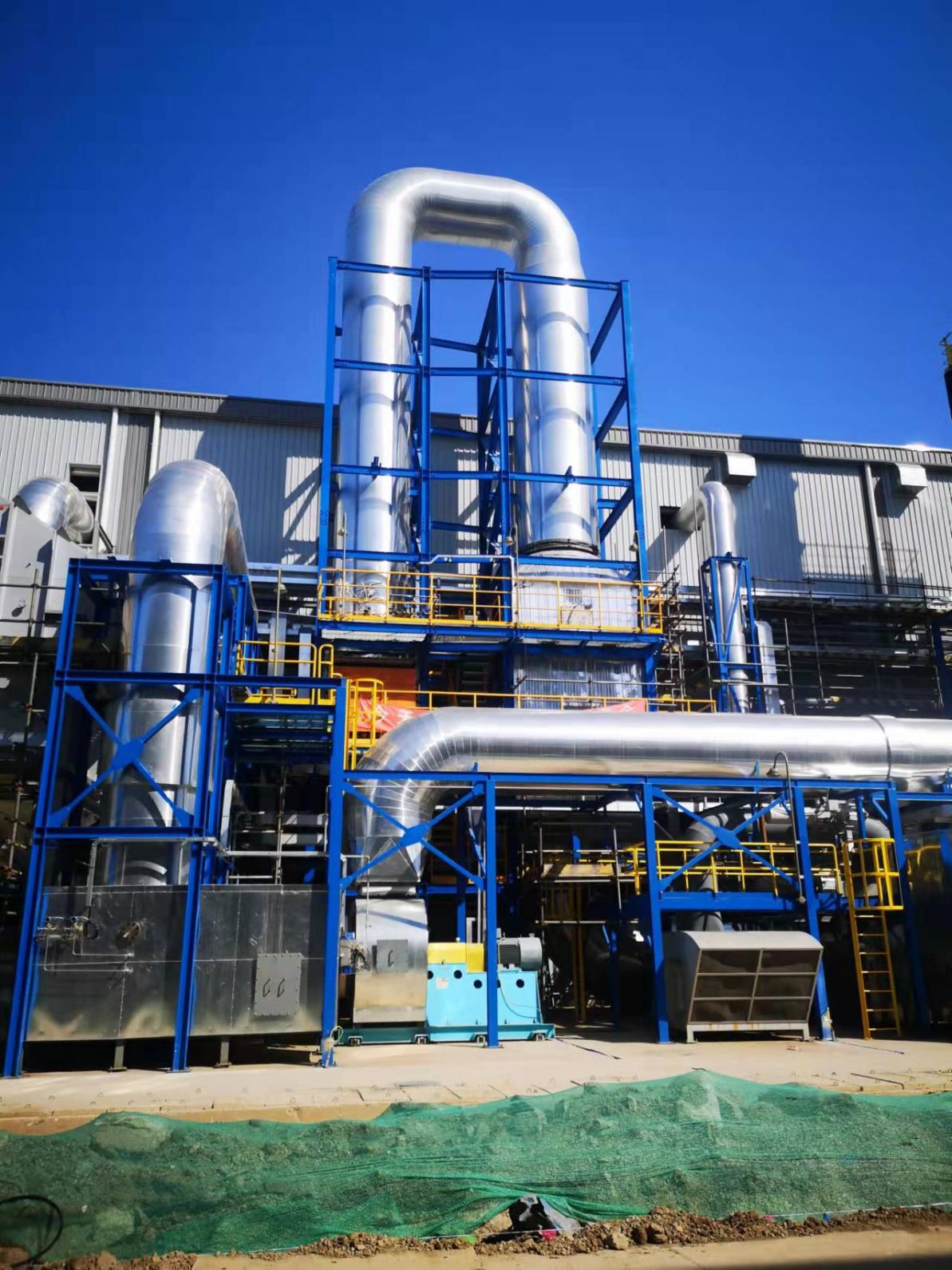

典型示范裝置
