技術應用

廢氣規模：任何規模

應用領域：鍋爐或工業爐窯產生的煙氣NOx脫硝處理

治理效果：除塵效率＞85%

氨逃逸≯3ppm

技術原理

選擇性催化還原技術（簡寫為SCR）是一種通過在煙氣中噴入合適的還原劑，在一定溫度條件下利用催化劑將煙氣中的NOX轉化為氮?dú)夂退募夹g(shù)。常用的還原劑是液態無水氨或氨水（氨的水溶液）和尿素，催化劑為釩基氧化物催化劑。

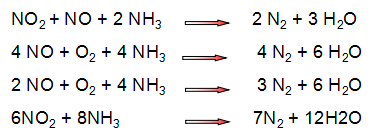

其化學反應方程式如下：

SCR系統NOx脫除效率通常很高，通過SNCR前端噴入到煙氣中的氨和SNCR氨逃逸的氨后續幾乎完全和SCR部分的NOX反應。僅有很小部分氨因未完全反應而作為氨逃逸離開了反應器隨煙氣排入大氣。

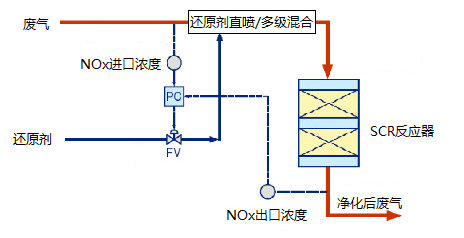

原則流程

還原劑經直噴系統充分霧化后，通過霧化噴槍噴入煙道內，隨后汽化產生的氨氣與NOx廢氣一并進入多級混合器內。在多級混合器內，氨氣與NOx廢氣充分混合后進入SCR反應器，在反應器內廢氣中的NOx與NH₃在催化劑的作用下發生氧化還原反應并轉化為無害的N₂與H₂O，從而實現達標排放。

技術特點

1）基于長期的CFD流場模擬與模塊設計經驗，使得裝置兼具了科學合理的流場狀態以及簡便易裝的模塊化安裝形式；

2）裝置搭載特有的還原劑直噴與靜態混合技術，全面提升廢氣與還原劑混合的均勻性，為后續催化還原反應發生的完全性創造有力條件；

3）對SCR反應器內流場與催化層進行合理優化，保證各個反應斷面濃度場、溫度場的均一性；

4）催化劑的選擇確保了較低的SO₂ / SO₃ 轉化率，降低催化劑孔道堵塞的概率；

5）具備豐富的噴氨量、脫硝效率、氨逃逸率等連鎖控制經驗；

6）清灰系統的設計優化使得氨逃逸穩定達標，不產生二次污染問題。

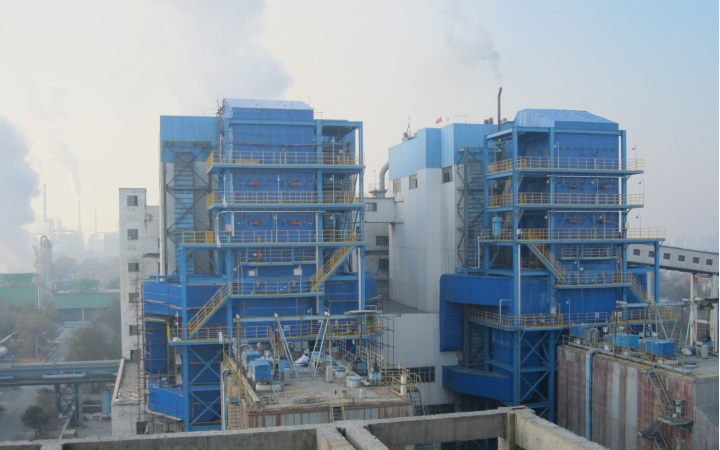

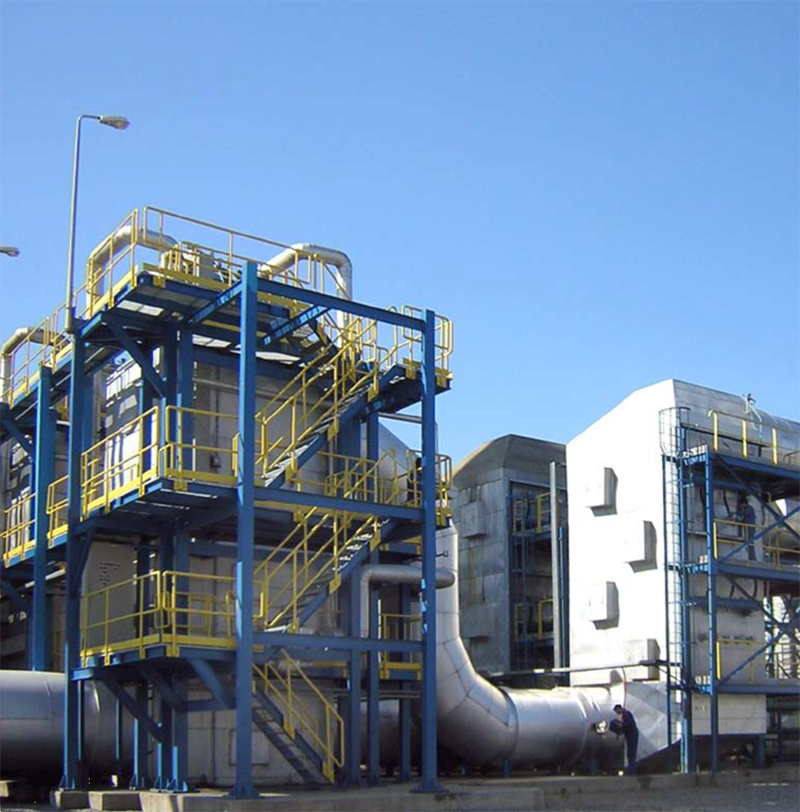

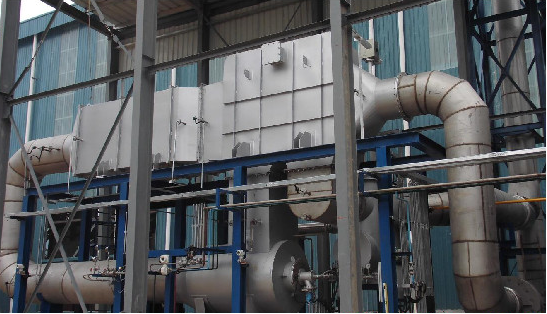

典型示范裝置
