撬裝式RTO裝置
撬裝式RTO新產品開發背景
蓄熱式氧化爐(RTO)靠出色的熱效率和低運行費用，成為VOCs廢氣治理的主流設備，應用越來越廣泛，但也存在一些問題：
設備尺寸較大，設備各部分分批到現場后組裝、安裝及調試，工期長、質量和安全控制難度較大；
設計、制造及組裝的標準化作業不足，質量和性能參差不齊，用戶的挑選難度高，且高質量、高性能設備的采購成本居高不下；
用戶工廠搬遷或設備轉賣時，RTO系統的拆除、運輸及重新安裝費用高，二次使用保值率非常低。
撬裝式RTO應用領域
廢氣風量小于24,000m3/h的場合可直接采用
化工、材料
醫藥、中間體
印刷、涂布
配套轉輪濃縮機作為氧化設備采用
汽車、機械、造船涂裝
電子
3. 移動式廢氣處理站
儲罐、設備清洗

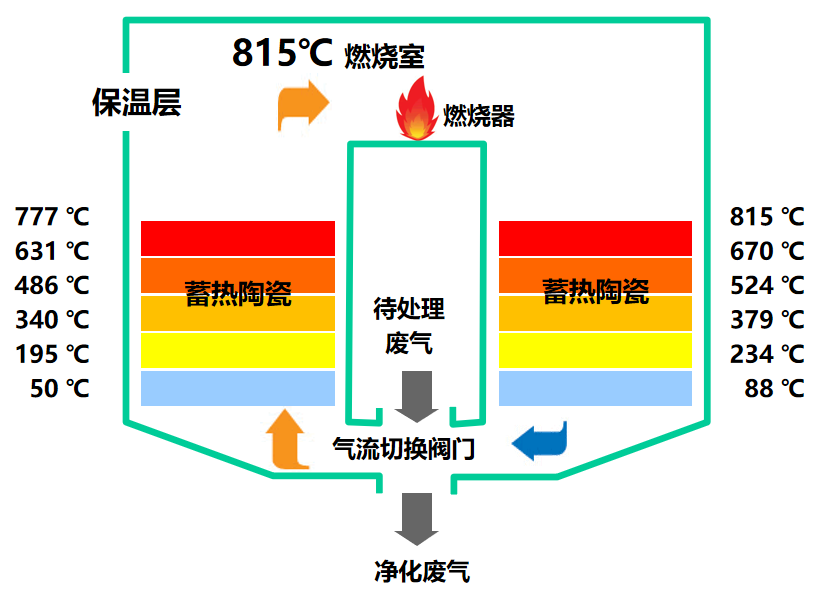

蓄熱氧化爐(RTO)工作原理
利用蓄熱陶瓷加熱進氣，輔以燃燒器加熱至設定溫度進行氧化分解，排出時再由蓄熱陶瓷吸收大部分熱量；
由氣流切換閥門定時切換氣流方向，循環蓄熱陶瓷的吸熱和放熱過程；
蓄熱陶瓷的熱交換面積大，蓄熱能力出色，系統熱回收效率達到95%以上。
撬裝式RTO裝置技術規格：
型號 | 最大處理風量 (m3/h) | 長 (mm) | 寬 (mm) | 高 (mm) | 參考重量 (kg) |
MB-50 | 6,000 | 6,000 | 2,200 | 2,500 | 8,000 |
MB-100 | 12,000 | 7,000 | 3,000 | 3,600 | 15,000 |
MB-200 | 18,000 | 9,000 | 3,000 | 3,600 | 20,000 |
MB-300 | 24,000 | 11,000 | 3,000 | 3,600 | 25,000 |
撬裝式RTO技術特點
緊湊外形實現系統的撬裝化
系統可以整體運輸，陸運及框架集裝箱海運
工廠內完成組裝和調試
極短的交貨周期
極低的搬遷費用
高性能
獨立于箱體的高精度、高剛度提升閥
無死角合理的反吹路徑
嚴密的結構密封
VOCs去除率保證99.5%以上
高質量
全工廠化，嚴格控制過程
氬弧焊+電弧焊，保證密封性
主要零件實現通用

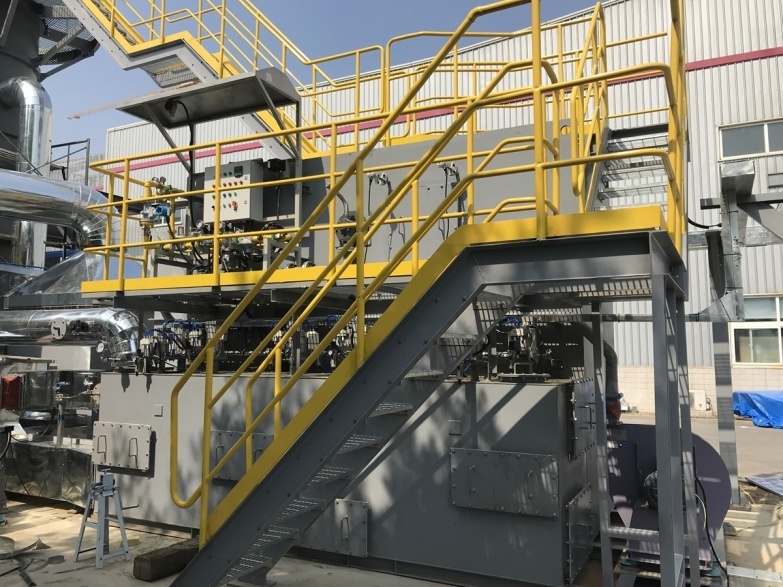

撬裝式RTO典型示范裝置：
